Welche Anschluss- und Regelmöglichkeiten gibt es für die Bodenkanalheizung?

Wir stellen Ihnen hier vier Möglichkeiten für den Anschluss der Bodenkanalheizung vor:

1. Heizkreisverteiler

Bei dem Anschluss an einen Heizkreisverteiler stehen alle Möglichkeiten offen: Die Regelung kann über das entsprechende Handrad oder automatisch über einen Raumtemperaturregler mit Stellmotor am Heizkreisverteiler erfolgen.

2. Einfache, gerade Rücklaufventile (2-Rohrsystem)

Einfache gerade Rücklaufventile werden ein- und ausgangs innerhalb des Bodenkanals installiert (fixe Einstellung, 2-Rohrsystem):

3. Externes Zonenventil (2-Rohrsystem)

Ein externes Zonenventil wird zur Regelung mit Stellmotor außerhalb des Bodenkanals installiert (2-Rohrsystem):

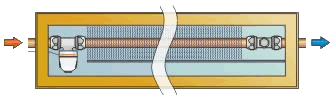

4. Variotherm Stellmotorventil im Bodenkanal (2-Rohrsystem)

Mit dem Variotherm Stellmotorventil (Durchgang), das in den Bodenkanal selbst installierbar ist, ist es auf einfache Weise möglich, auch bei 2-Rohr-Verlegung die einzelnen Heizkreise über einen Raumtemperaturregler (z.B. "PIKOLO H") zu regeln.

Der Variotherm Stellmotor ist ein elektrothermischer Stellantrieb zur 2-Punkt-Regelung.

Funktionsprinzip: Über einen äußeren elektrischen Kontakt, z.B. vom Raumtemperaturregler "PIKOLO H", wird der Stellmotor eingeschaltet und beginnt das Thermostatventil zu öffnen bzw. zu schließen. Die Stellbewegung wird durch ein elektrisch beheiztes Dehnstoffelement bewirkt. Wird der Heizstrom abgeschaltet, schließt bzw. öffnet der Stellmotor das Ventil. Der Variotherm Stellmotor ist wartungsfrei und arbeitet geräuschlos.

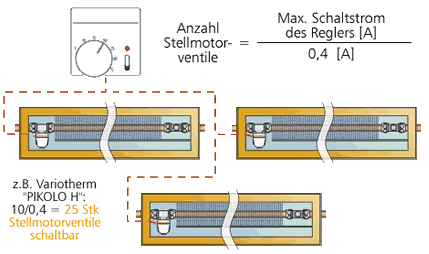

Zur Steuerung des Variotherm Stellmotors können Raumtemperaturregler mit ausgangsseitigem Schaltkontakt verwendet werden. Bei Bedarf können mehrere Antriebe parallel geschaltet werden. Die zulässige Anzahl parallel geschalteter Antriebe hängt von der elektrischen Belastbarkeit des Raumtemperaturreglers ab und errechnet sich wie folgt:
