VarioProFil-Rohr 11,6x1,5

Alu-Mehrschicht-Verbundrohr

Das VarioProFil-Rohr 11,6x1,5 ist ein Alu-Mehrschicht-Verbundrohr und nutzt sowohl die Vorteile des Aluminiums als auch des Kunststoffs. Fünf Schichten sind miteinander verbunden und machen das Rohr leicht biegbar und dabei formstabil.

Die innerste Schicht des Rohres besteht aus Polyethylen und ist sehr temperaturbeständig. Die spiegelglatte Oberfläche lässt keine Ablagerungen zu. Das Wasser fließt widerstandsfrei und bei minimalem Druckverlust durch das Rohr.

Durch die profilierte Oberflächenstruktur wird die äußerste Schicht des Rohres um bis zu 10 % vergrößert. Im Vergleich zu anderen Rohren mit gleichem Durchmesser, ergibt sich hier durch die größere Fläche eine optimierte Wärmeübertragung.

Das laserverschweißte Aluminium-Rohr ist zu 100 % Sauerstoff-diffusionsdicht. Somit ist eine Verschlammung nahezu ausgeschlossen.

So sieht das VarioProFil-Rohr aus

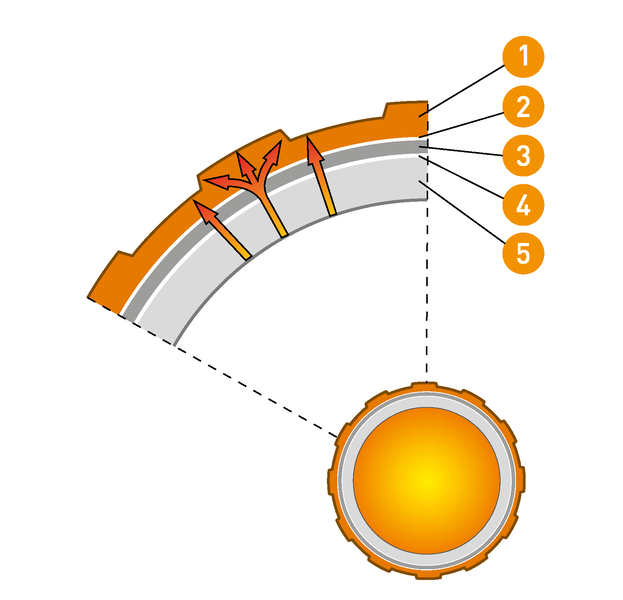

Aufbau VarioProFil-Rohr 11,6x1,5

1   Hochwärmestabilisiertes PE-RT mit profilierter Oberflächenstruktur
2   Adhäsionsschicht
3   Homogenes, laserverschweißtes, solides Aluminium-Rohr
4   Adhäsionsschicht
5   Hochwärmestabilisiertes PE-RT

Vorteile

  • Absolut korrosionsfrei
  • Optimales Zeitstandsverhalten
  • Leicht wie ein Kunststoffrohr
  • 10 Jahre Garantie mit Urkunde
  • Profilierte Oberfläche für optimierte Wärmeübertragung (10 % größere Oberfläche)
  • Flexibel, leicht biegbar, extrem formstabil
  • Beständig gegen Heizwasserzusätze (Inhibitoren, Frostschutzmittel)
  • Spiegelglatte Innenoberfläche, weniger Druckverlust, keine Inkrustation
  • Hohe Druck- und Temperaturbeständigkeit (10 bar, +95 °C)
  • 100 % Sauerstoff-diffusionsdicht
  • Geringer linearer Ausdehnungskoeffizient, geringe Wärmedehnkräfte
  • Geprüft nach EN 21 003 (IMA Dresden), SKZ A 397

Wo das VarioProFil-Rohr 11,6x1,5 eingesetzt wird

Fußbodenheizung im Trockenbau. VarioKomp.

Das VarioProFil-Rohr 11,6x1,5 Laser wird in den Kompakt-Platten der VarioKomp Fußbodenheizung im Trockenbau eingelegt.

Die vorgefrästen Noppen mit einem Durchmesser von 100 und 150 Millimeter ermöglichen die leichte und flexible Verlegung des VarioProFil-Rohres (Alu-Mehrschicht-Verbundrohr). Sie garantieren einen gleichmäßigen Rohrabstand.

EasyFlexWand/Decke

Bei der superschlanken EasyFlex-Wand/Decke mit einem Rohrabstand von 77 und 115 mm wird das VarioProFil-Rohr 11,6x1,5 an der Wand oder Decke verlegt und anschließend verputzt.

Längenänderung/Ausdehnung

Die Aluminiumschicht garantiert eine bis zu neunmal geringere Längenausdehnung als handeslübliche Kunststoffrohre. Aus diesem Grund ist das VarioProFil-Rohr für Flächenheizungen und -kühlungen ideal.

Die Längenänderung bei 10 m und einer Temperaturdifferenz Δt 25 °C (z. B. 20 °C auf 45 °C):

Längenänderung Variotherm ProFil-Rohr 11,6x1,5 Laser Das VarioProFil-Rohr ist ideal als Flächenheizungs- und -kühlungsrohr einsetzbar, da die Längenänderung und Wärmedehnkraft sehr gering sind.

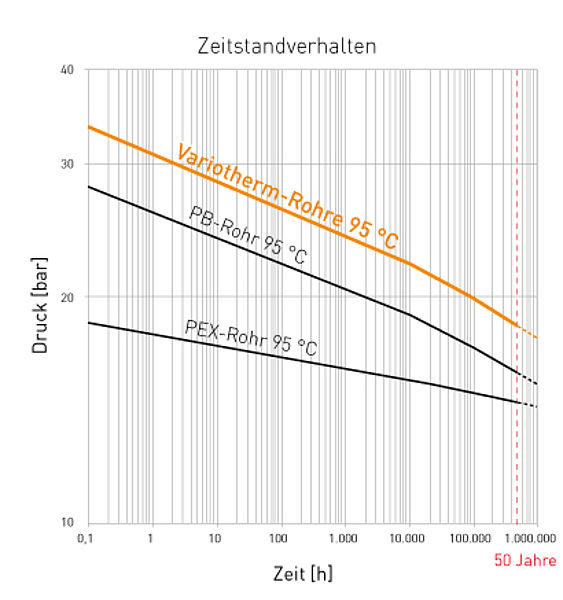

Zeitstandverhalten

Gibt die langfristige Warmfestigkeit von Bauteilen an, die langzeitig hohen Temperaturen ausgesetzt sind, zum Beispiel Rohre einer Fußbodenheizung.

Das Zeitstandverhalten gibt die langfristige Warmfestigkeit des VarioProFil-Rohres an. Dieses Verhalten wurde in einem Zeitstandversuch geprüft. Es ist für Heizungsrohre sehr wichtig, da sie über einen längeren Zeitraum hohen Temperaturen ausgesetzt sein können.

Das geprüfte Zeitstandverhalten wurde für eine Lebensdauer von 50 Jahre geprüft.

Technische Daten

Rohrdurchmesser: 11,6 mm
Rohrwandstärke: 1,5 mm
Alu-Rohrstärke: 0,15 mm
Rollenlängen: 100, 300, 500 und 800 m
Wasserinhalt: 0,058 l/m
Speziell enger Biegeradius (mit geeigneter Biegevorrichtung): 30 mm
Max. Betriebstemperatur [tmax]: 95 °C
Kurzzeitig belastbar [tmal]: 110 °C
Max. Betriebsdruck [pmax]: 10 bar
Linearer Ausdehnungskoeffizient: 2,3 × 10-5 [K-1]
Mittlerer Wärmeleitkoeffizient [λ]: 0,44 W/mK
Wärmedurchlasswiderstand: 0,0034 m²K/W
